Промышленные секционные ворота с панорамным остеклением ISD02 DOORHAN

Описание

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).
Варианты исполнения

Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)

Панорамная панель с однокамерным стеклопакетом

Панорамная панель с однослойным стеклом

Панорамная панель с алюминиевым перфорированным листом

Цветовые решения

Наиболее распространенные цвета

Белый

Серебристый

Бежевый

Желтый

Зеленый

Синий

Антрацит

Красный

Бордовый

Коричневый

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²	13,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Конструкция

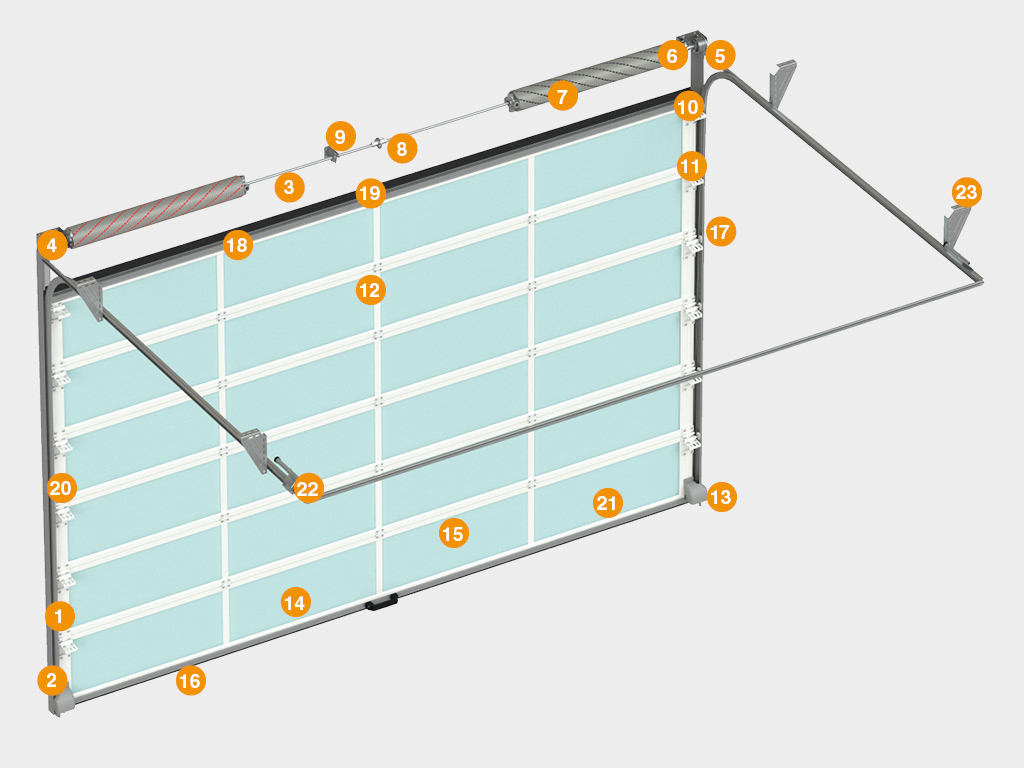

Конструкция

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Нижний профиль
15. Панорамная панель
16. Нижний уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка с отверстиями для крепления
21. Светопрозрачное ударопрочное заполнение панели
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
Комплектация

Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.

Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Эргономичная ручка позволяет легко и удобно открывать ворота.

Размеры

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 6 000
Ширина проема, мм	от 2 000 до 6 100
Притолока, мм	от 150
Пристенки, мм	от 120
Высота светового проема ячеек, мм	от 370 до 720
Ширина светового проема ячеек, мм	не более 3 000

Размеры проема

Дополнительная комплектация

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Возможность использования панелей из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышает энергоэффективность ворот и предотвращает промерзание профилей.

Возможность использования в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
