Описание

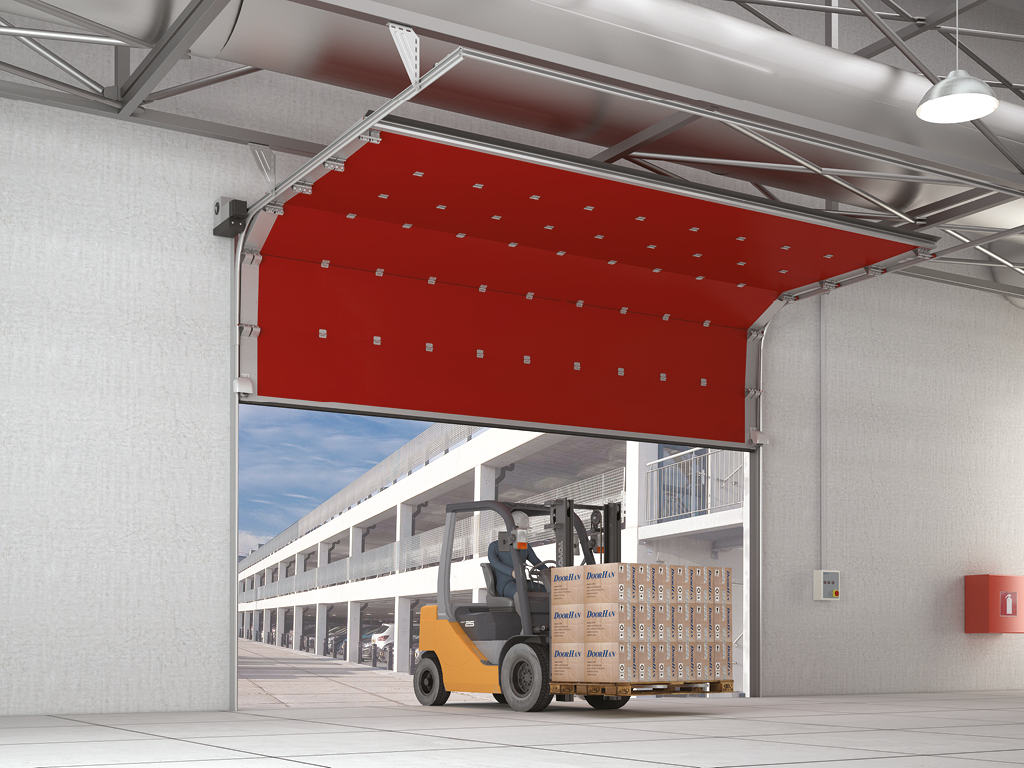

Электромеханические вальные приводы Shaft-30 IP65/60 IP65 монтируются на промышленные секционные ворота весом 230/320 кг. Они подходят для конструкций с разным подъемом: высоким, вертикальным, наклонным. Благодаря высокой пыле- и влагозащите электроприводы стабильно работают в условиях агрессивной окружающей среды. Небольшие размеры оборудования облегчают его установку и настройку.
Управлять электроприводом можно при помощи входящего в комплект трехпозиционного кнопочного блока, а также пульта дистанционного управления. Во встроенный радиоприемник можно внести до 60 пультов. На случай длительного отключения питания предусмотрено аварийное управление при помощи цепного редуктора. К приводу можно подключить светофор через отдельную клемму, так что дополнительный блок управления не потребуется.
Варианты исполнения

ДИЗАЙН

Рычаг разблокировки редукторa.

Цепной редуктор

Радиаторы металлического корпуса

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Максимальный вес полотна ворот, кг	2130/320	в зависимости от модели привода
Напряжение питания, В	220-240 /380-400	в зависимости от модели привода
Крутящий момент, Нм	30/60	в зависимости от модели привода
Мощность, Вт	300/350	в зависимости от модели привода
Диапазон рабочих температур, °С	-40...+55
Скорость вращения мотора, об/мин	1400
Класс защиты IP	65
Интенсивность использования, %	50/60	в зависимости от модели привода

Конструкция

Конструкция

1. Корпус редукторa.
2. Отверстие под вал ворот
3. Двигатель
4. Узел ручной цепи
5. Ручная цепь
6. Кабель
7. Клеммная колодка
8. Рукоятка расцепителя
9. Концевик
Комплектация

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы
Дополнительная комплектация

Wi-Fi-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводaми.

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Пульт Transmitter-2PRO-Black предназначен для дистанционного управления двумя автоматическими устройствами.

Пульт Transmitter-4PRO-Black предназначен для дистанционного управления 4 автоматическими устройствами.

Пульт Transmitter-4 предназначен для дистанционного управления 4 автоматическими устройствами.

Пульт Transmitter-Premium в металлическом корпусе предназначен для дистанционного управления 4 автоматическими устройствами.

Беспроводная кнопка управления Command-433 предназначена для дистанционного управления двумя автоматическими устройствами.

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопка KEYSWITCH-N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура KEYCODE предназначена для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника.

Сирена Sirena предназначена для звукового оповещения о движении ворот.

DHRE-1 — внешний радиоприемник предназначен для управления автоматикой других производителей с помощью пульта DoorHan.

Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот

Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения движения ворот.

Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.
Условия эксплуатации
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
