Описание

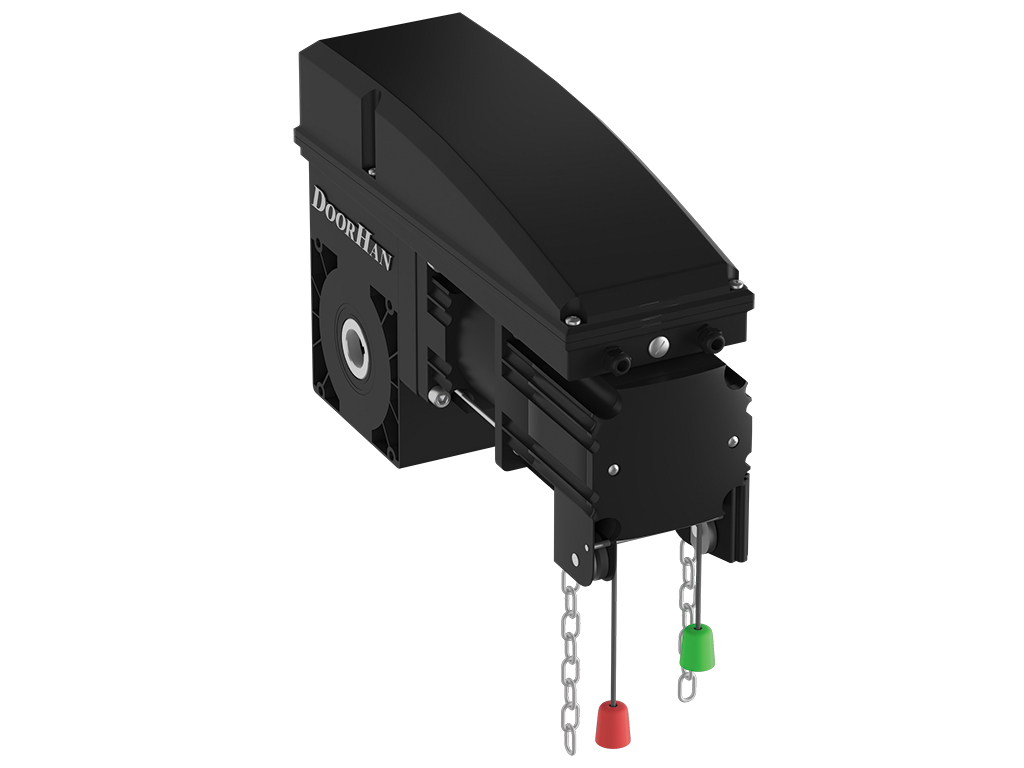

Электромеханические вальные приводы Shaft-50PRO/50EN монтируются на промышленные и противопожарные секционные ворота весом до 270 кг. Они подходят для конструкций с разным подъемом: высоким, вертикальным, наклонным.

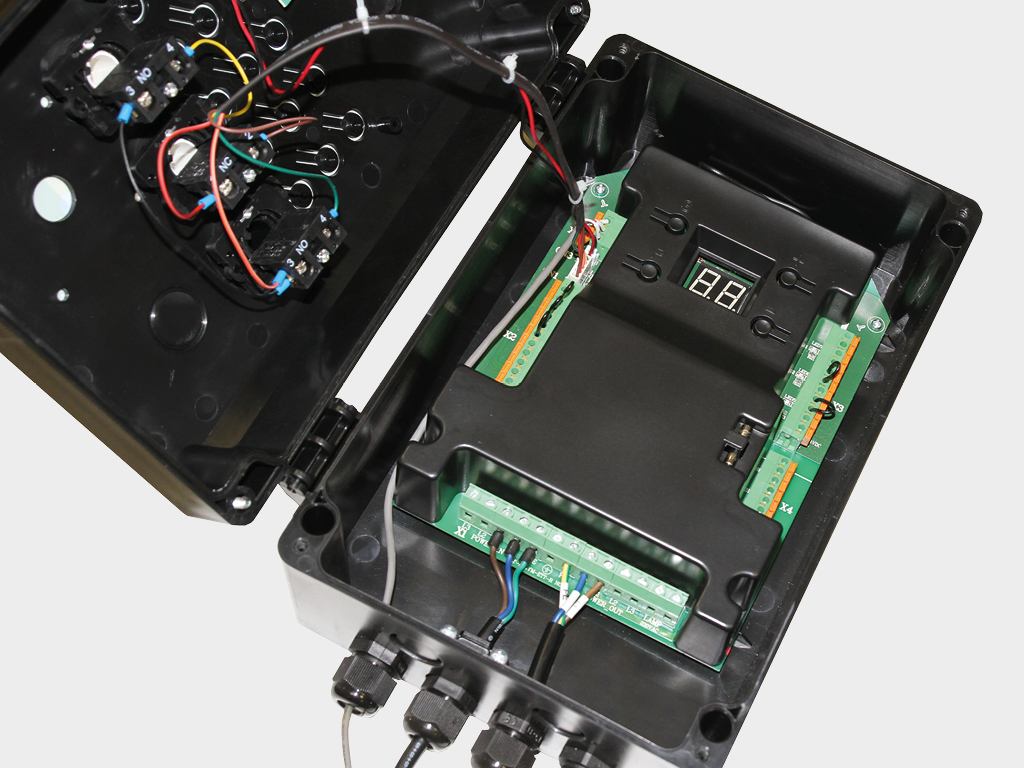

Плата управления расположена в трехпозиционном блоке управления, что повышает удобство установки и настройки автоматики. Благодаря инвертору механизм плавно запускается и останавливается, что продлевает его срок службы. За точную остановку полотна в крайних положениях отвечают электронные концевые выключатели, что исключает повреждение подвижных конструкций.
Если отсутствует электроэнергия, то открывать и закрывать ворота можно вручную при помощи цепного редуктора. Его цепь изготовлена из оцинкованной стали высокого качества, сварные звенья имеют высокий запас прочности на разрыв.
Варианты исполнения

ДИЗАЙН

Высокий уровень теплоотдaчи двигaтеля

Цепной редуктор

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Максимальный вес полотна ворот, кг	270
Крутящий момент, Нм	50
Напряжение питания, В	220-240
Диапазон рабочих температур, °С	-20...+55
Скорость вращения мотора, об/мин	1400
Класс защиты IP	IP 54
Интенсивность использования, %	40

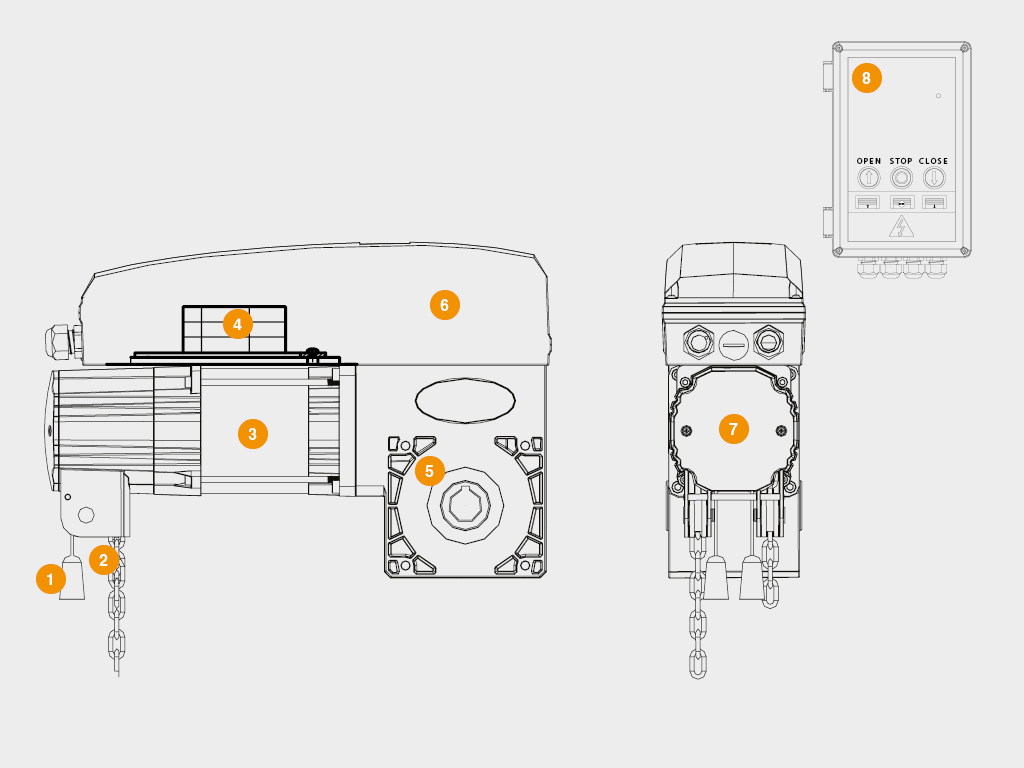

Конструкция

Конструкция

1. Шнур рaсцепителя
2. Ручнaя цепь
3. Двигaтель
4. Частотный преобразователь (только Shaft-50PRO)
5. Корпус редуктора
6. Энкодер
7. Узел ручного приводa
8. Блок управления
Комплектация

Электропривод, выносной блок упрaвления со встроенным трехпозиционным постом, крепежные элементы, стопорные кольцa.
Дополнительная комплектация

Wi-Fi-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводaми.

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Пульт Transmitter-2PRO-Black предназначен для дистанционного управления двумя автоматическими устройствами.

Пульт Transmitter-4PRO-Black предназначен для дистанционного управления 4 автоматическими устройствами.

Пульт Transmitter-4 предназначен для дистанционного управления 4 автоматическими устройствами.

Пульт Transmitter-Premium в металлическом корпусе предназначен для дистанционного управления 4 автоматическими устройствами.

Беспроводная кнопка управления Command-433 предназначена для дистанционного управления двумя автоматическими устройствами.

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопка KEYSWITCH-N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура KEYCODE предназначена для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника.

Сирена Sirena предназначена для звукового оповещения о движении ворот.

DHRE-1 — внешний радиоприемник предназначен для управления автоматикой других производителей с помощью пульта DoorHan.

Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот

Пульт в прикуриватель Car-Transmitter для дистанционного управления двумя автоматическими устройствами.

Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения о движении ворот.

Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.
Условия эксплуатации
1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работaют плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам приводa.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями приводa при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок приводa.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировкa.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
