Промышленные секционные ворота из алюминиевых панелей ISD03 DOORHAN

Описание
Секционные ворота ISD03ALU устанавливают в проемах больших размеров. Обычно эту модель выбирают для промышленных зданий, производственных цехов, складских помещений, терминалов. Полотно из алюминиевых сэндвич-панелей имеет толщину 40 мм.
К преимуществам промышленных ворот DoorHan относят:
- рекордные размеры: высота – до 9,5 м, ширина – до 10 м;
- прочный экструдированный профиль из алюминия с высокой сопротивляемостью ветровым нагрузкам;
- устойчивость щита к коррозии, воздействию агрессивных сред;
- прочную силовую конструкцию направляющих, систему страховочных захватов полотна;
- удобный накладной монтаж с внутренней стороны проема.
Торсионный механизм рассчитан на 25 000 рабочих циклов. Он обеспечивает долговечность конструкции, а также открывание и закрывание без усилий.
Варианты исполнения

Доска (внешняя сторона)

Горизонтальная полоса (внутренняя сторона панели)

Цветовые решения

Наиболее распространенные цвета

Белый

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	12,5

Конструкция

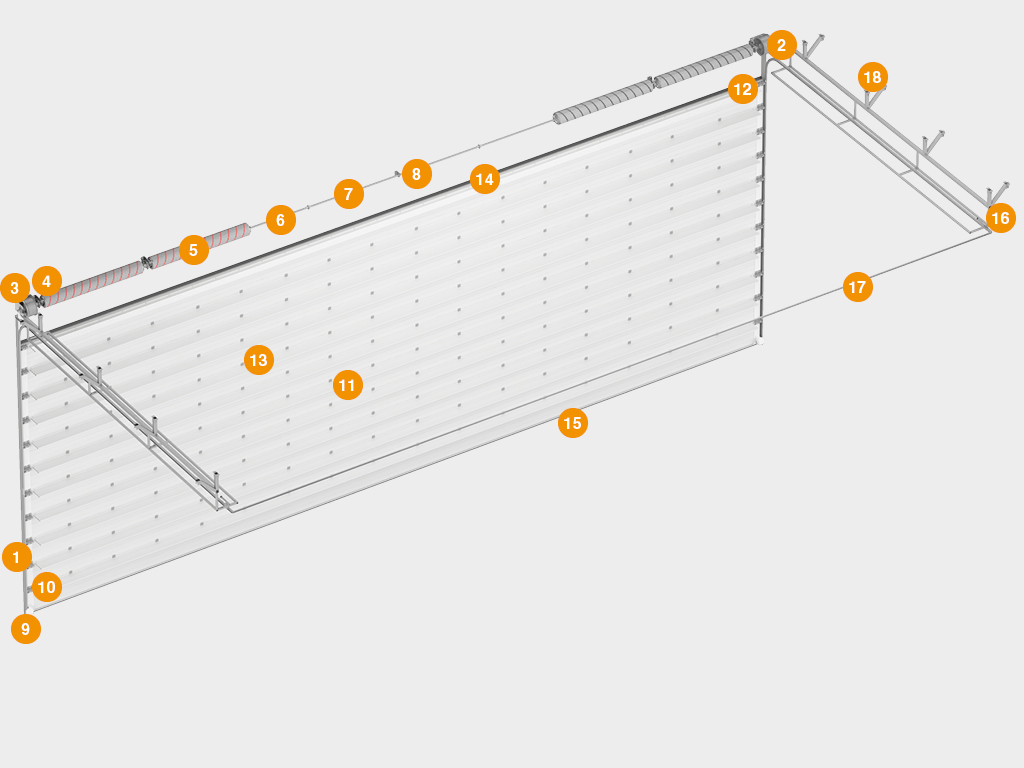

Конструкция

1. Вертикальная направляющая в сборе
2. Горизонтальная направляющая
3. П-образный кронштейн и барабан
4. Устройство защиты от обрыва пружины
5. Балансирующий пружинный механизм (торсионная пружина)
6. Вал цилиндрический
7. Муфта соединительная
8. Внутренний опорный кронштейн
9. Устройство защиты от разрыва троса
10. Боковая опора с держателем ролика
11. Внутренняя петля
12. Верхняя опора с держателем ролика
13. Усилительный алюминиевый профиль
14. Верхний профиль и уплотнитель
15. Нижний профиль и уплотнитель
16. Пружинный амортизатор
17. С-профиль
18. Силовая монтажная конструкция с системой захвата
Комплектация

Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с силовыми элементами для надежной фиксации петель, боковых опор и усиливающего профиля.

Повышенные прочностные характеристики панелям придает экструдированный алюминиевый профиль (устанавливается при ширине от 3 500 мм), обеспечивающий наилучшие показатели по сопротивлению ветровым нагрузкам.

Фурнитура щита (боковые опоры, верхние кронштейны, петли, метизы) ворот выполнена из нержавеющей стали.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот, а также открывание и закрывание ворот без усилий.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Размеры

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 9 500 (максимальная высота зависит от типа подъема)
Ширина проема, мм	от 2 000 до 10 000
Притолока, мм	от 150
Пристенки, мм	от 120

Размеры проема

Дополнительная комплектация

Силовая монтажная конструкция с системой захвата полотна обеспечивает жесткое положение горизонтальных направляющих при динамических нагрузках и дополнительную страховку от падения полотна ворот. В случае отказа от фермы DoorHan заказчик самостоятельно производит крепежные фермы по предоставленным размерам.

Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
