    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact
    Высокоскоростные ворота Dynaco модель М2 Compact

    Высокоскоростные ворота Dynaco модель М2 Compact

    ширина проема:
    Высота проема:
    Цвет:
    под заказ Р
    Заказать
    Наши преимущества:
    Реальные сроки исполнения договора
    Скидки: с нами всегда уместен торг
    Только оригинальные комплектующие
    Любые варианты дизайна
    Гарантийное обслуживание - 1 год
    Бесплатный замер
    • Варианты исполнения

      Цвет

      Желтый (RAL-1003)
      Серый (RAL-7035)
      Голубой (RAL-5002)
      Красный (RAL-3000)
      Зеленый (RAL-6005)
      Оранжевый (RAL-2004)
      Белый (RAL-9010)
      Черный (RAL-9005)
    • Характеристики

      Самая популярная модель ворот Dynaco – соответствует большинству требований.

      Максимальные размеры (Ш х В): 5,500 x 5,500 мм.

      Ветровая нагрузка:

      1. для максимального размера до 450Па (скорость ветра до 90км/ч);
      2. для ворот до Ш4,500 х В5,500 - до 700Па (скорость ветра до 110км/ч).

      Скорость открытия: 1,2 м/сек

      Дополнительная опция:

      1. увеличение скорости открытия для ворот площадью до 20м² - до 2,4 м/сек;
      2. от 20 до 24 м² - до 2 м/сек; при площади ворот свыше 24м² - 1,6 м/сек.

      Скорость закрытия: 1,2 м/сек

      Ресурс: минимум 1,000,000 циклов.

      Питание: однофазное 220 – 240V. Частота: 50 Hz.

      Необходимо предварительно провести проводку и установить пакетный выключатель на: 16А для двигателя 0,75 kW или 25А для двигателя 1,5 kW.

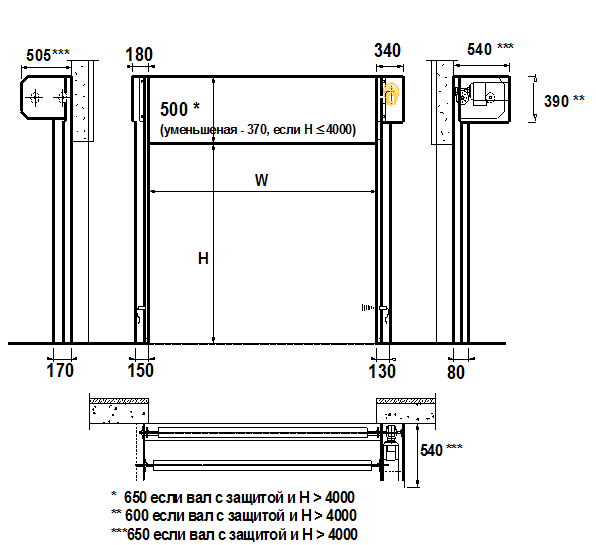

    • Конструкция
      Конструкция

      Конструкция: полотно ворот без жестких элементов, поднимается и опускается при помощи зубчатого колеса находящегося в зацеплении с боковыми элементами полотна (Патент).

      Рама: изготовлена из U-образного профиля из оцинкованной стали 80x40x3мм или 80х40х2 из нержавеющей (опция).

      Вал намотки полотна: стальной, диаметром 102х2мм, ось стальная. Вал не виден – на нем намотано полотно, даже когда ворота закрыты.

      Боковые направляющие: из специального пластика, установлены на пружинах для наилучшего скольжения полотна.

      Полотно ворот: из усиленного ПВХ (PVC 900 гр/м²).

    • Комплектация
      Блок заправки полотна: при случайном ударе транспортом полотно штатно “выходит” из направляющих, блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрытия ворот. Закрытие произойдет автоматически или после команды на закрытие с любого Поста Управления.
      Блок заправки полотна: при случайном ударе транспортом полотно штатно “выходит” из направляющих, блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрытия ворот. Закрытие произойдет автоматически или после команды на закрытие с любого Поста Управления.
      Двигатель: IP 65, без тормоза, 4-х полюсной, управляемый преобразователем частоты. Мощность: 0,75 kW для площади ворот до 14 кв.м²,  1,5 kW – свыше 14 кв.м².

Концевые выключатели: положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения), расположен на заднем фланце мотора.

Редуктор: червячного типа, размер 50 для двигателя 0,75 kW, передаточное отношение 1/7;  размер 63 для 1,5 kW.
      Двигатель: IP 65, без тормоза, 4-х полюсной, управляемый преобразователем частоты. Мощность: 0,75 kW для площади ворот до 14 кв.м², 1,5 kW – свыше 14 кв.м². Концевые выключатели: положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения), расположен на заднем фланце мотора. Редуктор: червячного типа, размер 50 для двигателя 0,75 kW, передаточное отношение 1/7; размер 63 для 1,5 kW.
      Блок управления (compact): стальной, окрашенный IP 54. Стандартно содержит: преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрытия, кнопки открытия, экстренной остановки. Длина электрических кабелей соединяющих стандартные элементы ворот позволяет размещать БУ на расстоянии около 1200 мм от пола и 1000 мм от ворот со стороны двигателя.
      Блок управления (compact): стальной, окрашенный IP 54. Стандартно содержит: преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрытия, кнопки открытия, экстренной остановки. Длина электрических кабелей соединяющих стандартные элементы ворот позволяет размещать БУ на расстоянии около 1200 мм от пола и 1000 мм от ворот со стороны двигателя.
      Фотоэлементы - устанавливаются на расстоянии  + 20 мм от плоскости полотна и 300 мм от пола. Обнаруживают присутствие пешехода или транспортного средства в зоне ворот – ворота откроются и будут открыты, пока объект находится в зоне ворот.
      Фотоэлементы - устанавливаются на расстоянии + 20 мм от плоскости полотна и 300 мм от пола. Обнаруживают присутствие пешехода или транспортного средства в зоне ворот – ворота откроются и будут открыты, пока объект находится в зоне ворот.
      Беспроводная чувствительная кромка Dynaco WDD (патент) - состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу, только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии. WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.
      Беспроводная чувствительная кромка Dynaco WDD (патент) - состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу, только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии. WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.
      Push-Pul – двигатель тянет полотно вверх при открывании и толкает вниз при закрывании.
      Push-Pul – двигатель тянет полотно вверх при открывании и толкает вниз при закрывании.
      Специально разработанные боковые направляющие, которые играют роль механизма фиксации полотна, исключают образование щелей и зазоров и идеально соответствуют профилю направляющей, поэтому возможность возникновения воздуха практически отсутствует
      Специально разработанные боковые направляющие, которые играют роль механизма фиксации полотна, исключают образование щелей и зазоров и идеально соответствуют профилю направляющей, поэтому возможность возникновения воздуха практически отсутствует
    • Условия эксплуатации

      Область применения: устанавливаются внутри помещений – склады, цеховые и разгрузочные зоны, супермаркеты и распределительные цеха. Поддерживают необходимую температуру и оптимальный микроклимат в помещении, а также бережно заботятся о продукции и о целостности упаковки.
