Промышленные скоростные секционные ворота ISD01-PARKING DOORHAN

ширина проема:

Высота проема:

Цвет:

панель:

от 300 000 Р

Наличный расчет
Безналичный расчет
Банковской картой

Самовывоз со склада
Транспортными компаниями
Собственным транспортом

Описание

Секционные ворота серии ISD01

Секционные ворота серии ISD01 Parking совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открытия ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.
Варианты исполнения

Волна

Цветовые решения

Наиболее распространенные цвета

Белый

Серебристый

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Скорость открывания, м/с	1
Скорость закрывания, м/с	0,8
Уровень теплоизоляции, Вт / м² *°С	0,76
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3
Ресурс, циклов	1 000 000	Ворота
Ресурс, циклов	100 000	Торсионный механизм

Конструкция

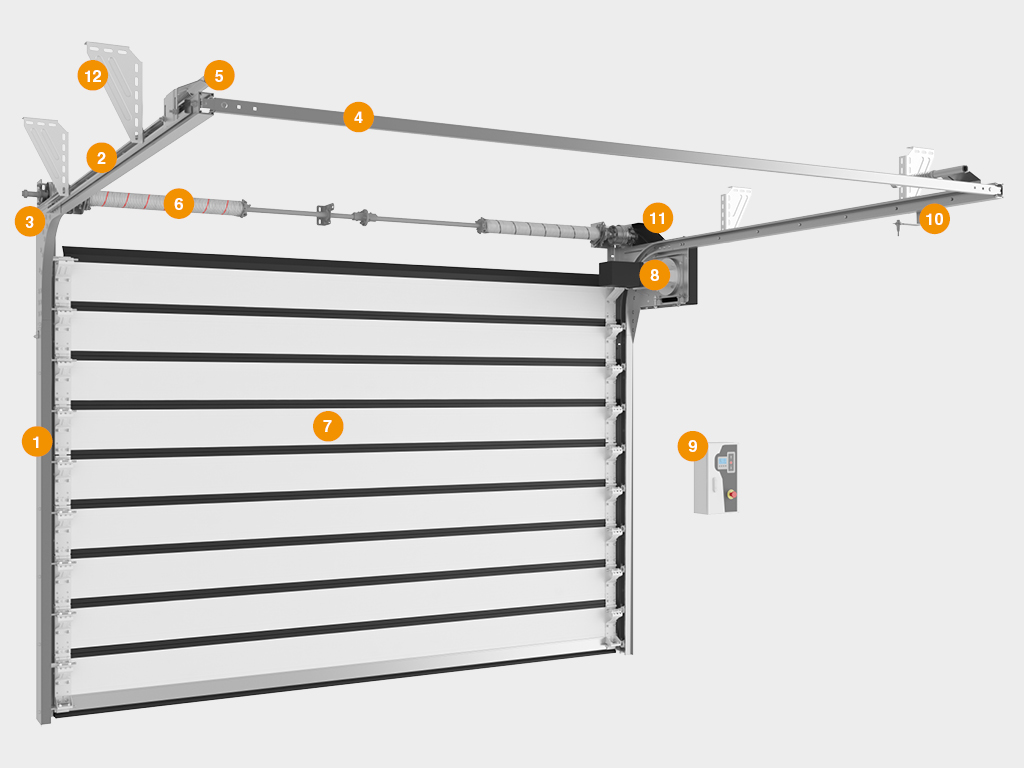

Конструкция

1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Блок управления
10. Датчик концевого положения
11. Защитный кожух передаточной цепи
12. Кронштейны крепления к потолку
Комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.

Комплект направляющих и угловых стоек

Торсионный механизм рассчитан на 100 000 циклов.

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Блок управления и электропривод, оснащенный системой аварийной разблокировки.

Размеры

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 3 700
Ширина проема, мм	от 2 000 до 6 000
Притолока, мм	от 430
Пристенки, мм	от 150; со стороны установки привода — от 230

Размеры проема

Дополнительная комплектация

Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.

Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.

Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
