Платформа уравнительная механическая серии MODL DOORHAN

Описание

Электрогидравлические уравнительные платформы с поворотной аппарелью серии DLHH являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.
При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение.
Монтаж может осуществляться как встроенным, так и подвесным способом.
Варианты исполнения

ТИП ПОВЕРХНОСТИ

Чечевичное рифление

ЦВЕТА

RAL 9005 черный

RAL 5005 синий

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Длина, мм	2 500
Вес изделия, кг	850
Допустимая нагрузка, кг (кН)	6 000 (60) /
Максимальная точечная нагрузка, Н/мм²	1,3	верхний лист 6 мм
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	от -20 до +50

Конструкция

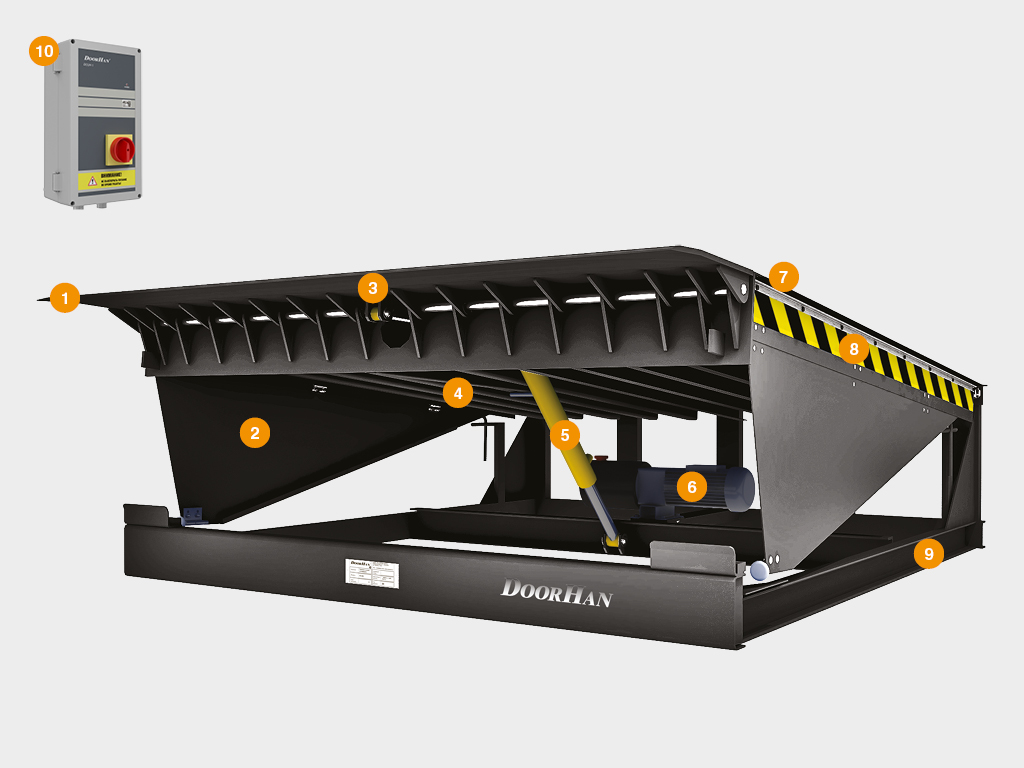

Конструкция

1. Аппарель
2. Боковые шторки безопасности
3. Цилиндр аппарели
4. Подпорка ремонтная
5. Подъемный цилиндр
6. Гидравлический насос
7. Крышка платформы
8. Сигнальная желто-черная полоса
9. Ферма
10. Блок управления
Комплектация

Уравнительная платформа

Уплотнитель боковой

Размеры

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм	2 500
Ширина уравнительной платформы, мм	1 800 / 2 000

Дополнительная комплектация

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Направляющие устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования.

Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика.

Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм.

Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».

Светодиодный светильник с кронштейном для освещения дока
Условия эксплуатации
1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
8. Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².
