Откатные противопожарные ворота с классом огнестойкости EI60, EI90 DOORHAN

Описание

Установка противопожарных откатных ворот является одним из эффективных методов локализации очага возгорания. Противопожарные ворота удерживают распространение огня и продуктов горения, тем самым увеличивают время, необходимое для принятия жизненно важных решений. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты. На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. По техническому заданию заказчика изготавливаются различные конструкции с применением дополнительной комплектации: врезной калитки, системы «антипаника», автоматизации закрытия створок ворот и калиток. Также могут разрабатываться нестандартные решения силами собственного конструкторского бюро. Противопожарные откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Варианты исполнения

ТИП ПОВЕРХНОСТИ

Stucco

ЦВЕТА

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8014 коричневый

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
	Ворота откатные EI60
Предел огнестойкости, мин	не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4-0,8
Безотказность, количество циклов открывания-закрывания, не менее	20000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	260	ВПС01 при минимальных размерах
Вес ворот в сборе, кг	290	ВПС02 при минимальных размерах
Вес ворот в сборе, кг	1450	ВПС01 при максимальных размерах
Вес ворот в сборе, кг	2100	ВПС02 при максимальных размерах
	Ворота откатные EI90
Предел огнестойкости, мин	не менее 90
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4-0,8
Безотказность, количество циклов открывания-закрывания, не менее	20000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	не более 300	ВПС01 при минимальных размерах
Вес ворот в сборе, кг	не более 300	ВПС02 при минимальных размерах
Вес ворот в сборе, кг	не более 300	ВПС01 при максимальных размерах
Вес ворот в сборе, кг	не более 300	ВПС02 при максимальных размерах

Конструкция

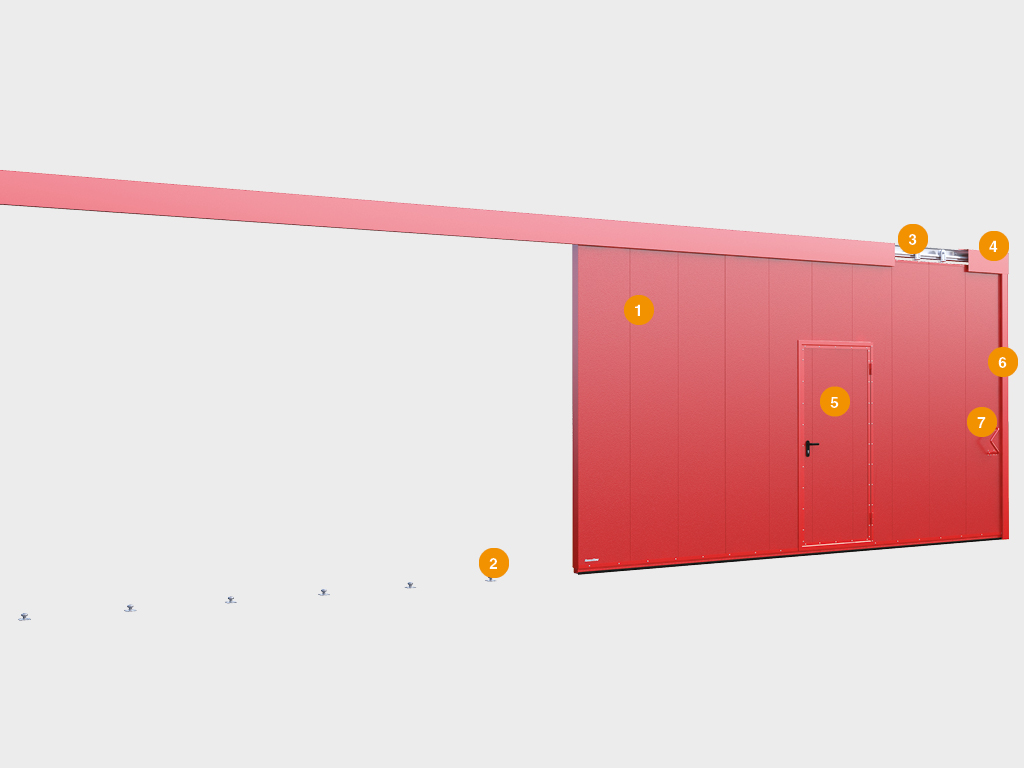

Конструкция

1. Полотно ворот
2. Нижний направляющий ролик
3. Опора навесная
4. Балка
5. Встроенная калитка
6. Столб-ловитель
7. Ручка
Комплектация

Полотно ворот из сэндвич-панелей

Роликовая опора

Ручка (устанавливается с внутренней стороны ворот)

Ручка (установливается с внешней стороны, со стороны монтажа ворот)

Столб-ловитель (для одностворчатых ворот)

Балка

Нижний направляющий ролик

Нижний направляющий ролик

Размеры

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 2 000 до 7 000 (для одностворчатых ворот)
Ширина проема, мм	от 2 000 до 9 000 (для двустворчатых ворот)
Высота проема, мм	от 2 000 до 6 000
Притолока, мм	от 450
Пристенки, мм	от 250 со стороны столба-ловителя; от 500 со стороны столба-ловителя в случае если ворота устанавливаются с противовесом; ширина проема + 350 со стороны направления открытия ворот (для одностворчатых)
Пристенки, мм	ширина проема / 2 + 150 с двух сторон при симметричных створках; при несимметричных створках ширина створки + 400 с двух сторон (для двустворчатых)

Размеры проема

Дополнительная комплектация

Приемник внешний двухканальный 433 МГц (DHRE-2)

Фотоэлементы PHOTOCELL-N

Сигнальная лампа со встроенной антенной LAMP

Пульт 4-канальный 433 МГц (Transmitter 4)

Ключ-кнопка для управления

Модуль для управления с мобильного телефона

Электромагнит

Блок бесперебойного питания
Условия эксплуатации
1. Сдвижные противопожарные ворота должны работать плавно, без заклиниваний и рывков.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. В случае появления при работе сдвижных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
6. Во избежание несчастного случая следите, чтобы в момент работы ворот люди и животные не находились в зоне действия ворот.
7. Следите, чтобы в момент работы ворот в проеме не было посторонних предметов.
8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно со сдвижными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
9. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.
10. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
11. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.
12. Если в воротах установлена калитка, то прежде чем приводить ворота в движение необходимо убедиться, что она закрыта.
13. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.
14. Не допускается при работе ворот удерживать полотно сдвижных ворот. Это может привести к травме или поломке конструкции.
15. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
16. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
17. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
18. В случае использования сдвижных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Таблица размеров

Размеры проема
