Гаражные секционные ворота из алюминиевых панелей с пружинами растяжения RSD01LUX DOORHAN

ширина проема:

Высота проема:

Цвет:

панель:

от 29899 Р

Наличный расчет
Безналичный расчет
Банковской картой

Самовывоз со склада
Транспортными компаниями
Собственным транспортом

Описание

Секционные ворота DoorHan можно установить, даже если около въезда мало свободного места. Их полотно открывается не в сторону или внутрь. Оно плавно заезжает на потолок, который редко занят чем-то, кроме светильника. Пружина растяжения делает подъем секций очень простым. Не нужно быть физически сильным человеком, чтобы вручную открыть проезд. Поэтому приводом для автоматического открывания такие модели оснащают редко.
Секционными воротами с пружинами растяжения можно закрыть небольшой проем частного гаража или мастерской. Подъемный механизм такого типа сделан из прочного металла. Конструкция рассчитана минимум на 25 тысяч циклов открывания-закрывания. Но полотно не должно быть тяжелее 120 кг. Для регулировки движения секций, закрывающих широкие проемы, используют другой механизм.
Варианты исполнения

ДИЗАЙН ПАНЕЛЕЙ

Доска

Горизонтальная полоса (внутренняя сторона панели)

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ

RAL 9003 белый

RAL 8017 коричнево-красный

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	7	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Конструкция

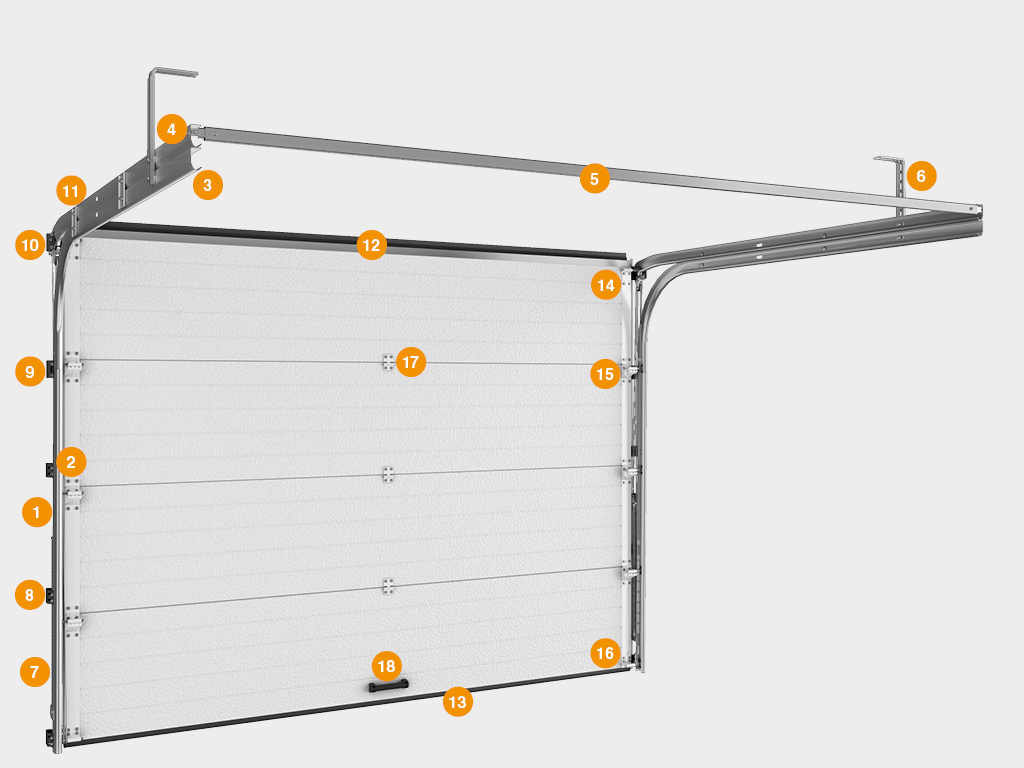

Конструкция

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка
Комплектация

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.

Размеры

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 2 750
Ширина проема, мм	от 2 000 до 3 000
Притолока, мм	от 110
Пристенки, мм	от 100

Дополнительная комплектация

Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
